YT-200空气过滤减压阀的安装事项

    空气过滤减压阀YT-200、YT-205使用在气动控制阀上，接收主空气管道的气源压力，按照设定压力值经过减压后，给定位器或其它相关产品传送稳定气源压力的装置。

安装时注意事项

    产品安装和使用时请遵守如下事项。

    必须佩戴保护装备，遵守安全事项。

    确认气源是否过滤净化并进行干燥。

    请在说明书上标记的参数范围内使用。超过规定参数使用会导致产品损坏，或则可能引起事故。

    产品受到外部撞击会出现动作异常等现象，因此搬运和安装，使用时要注意。

    为了维护产品，要定期拧开产品下放排水螺丝排出凝集水。

    产品通过上盖侧面的排气孔向大气排气。

    要定期更换产品内部的滤网。更换周期根据现场不同，请根据现场要求进行更换。

    设定压力后要拧紧锁定螺丝，防止调节螺丝任意旋转。

配管

    YT-200是为了给定位器，执行机构，电磁阀等产品提供稳定的气压而使用。

    YT-200不用支架固定，而直接通过导管就可以安装使用。连接气管前，为了防止异物进入产品内部，请先吹干导管内部在进行连接，并且要确认是否满足流量要求。

    如果现场规定要用支架固定，请根据上页产品尺寸图制作相应支架。支架连接方法有很多种，参考下图。

压力和流量特性

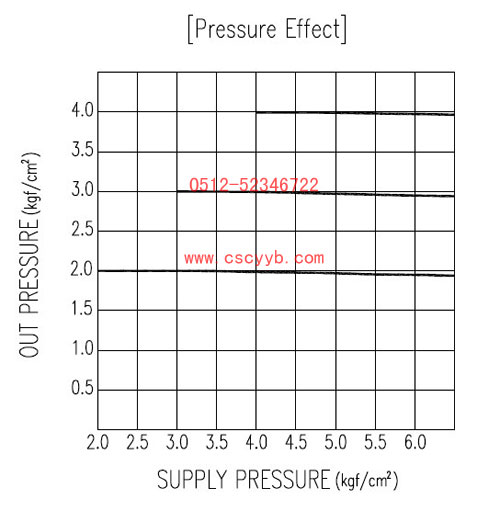

压力特性

流量特性
