YT-1200R角行程安装

YT-1200R角行程安装

YT-1200R使用在角行程（回转型）阀门。使用在球阀，蝶阀等执行机构为90度回转型阀门。

YT-1200R部件如下：

  1、YT-1200R主机。

  2、连接在执行机构轴上的叉形反馈杆和固定弹簧。

  3、支架1组(供3个)。

  4、M8X1.25P 六角螺栓（4个）。

  5、M8螺栓用垫片（4个）。

利用支架安装YT‐1200R

YT-1200R提供标准支架。这个支架由3个组件构成，可以使用叉形反馈杆和NAMUR反馈杆。

(1) 一般执行机构轴的高度(H)分为20，30，50mm三种。确认执行机构轴的高度后，根据上面说明，组装支架。

(2) 用六角头螺栓把支架连接到执行机构的支架上。

    连接在执行机构的支架上的孔径是6mm，因此得选用适当的螺丝。而且为了防止螺丝被振动等因素松懈，请使用弹簧垫圈或其它方法安装。

    支架的安装方向根据使用条件不同，但一般建议按下图方向，既执行机构配管和YT‐1200R配管方向一致的方向安装。

(3) 把执行机构轴的回转位置对准起始位置，即开度的0%位置。

    当执行机构是利用弹簧的单作用气缸时，如果不输入气源压力，则气缸轴始终返回到起始点，因此很容易确认。

    当双作用气缸时，请参照气缸说明书，确认是顺时针旋转还是逆时针旋转，或输入空压时气缸轴的回转方向来判断。

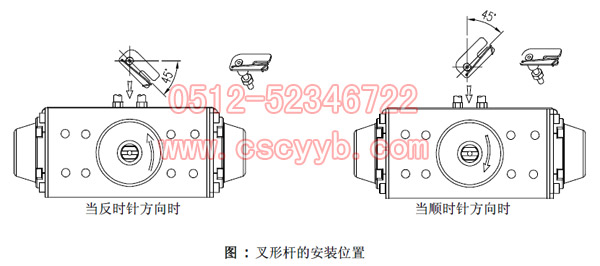

(4) 确认执行机构轴的回转方向后，设定为起始点后，如图安装叉形杆。请注意顺时针和反时针旋转时起始点的位置。叉形杆的安装角度得跟水平轴成45度。NAMUR杆时没有关系。

    注意要正确选择顺时针方向和反时针方向时起始位置。

    叉形杆安装位置要和横向轴成45度。

    NAMUR反馈杆时没有关系。

(5) 设定好叉形杆后，顺时针方向拧紧叉形杆下面的固定螺丝。

(6) 把YT‐1200R安装在支架上。YT‐1200R放置在支架上方时，YT‐1200R的主轴下面的固定梢对准叉形杆上方的中心孔内，同时把主轴反馈杆上的连接棒插入到叉形杆的插槽。

注意：这是为了让YT‐1200R的主轴和气缸轴的中心一致，如果中心没有对准，那么YT‐1200R的主轴上产生负荷力，影响产品的内构成，因此请正确对准中心。

(7) 用六角螺栓和垫圈固定YT‐1200R和支架。固定螺栓时请不要依次完全拧紧螺栓，而要把4个螺栓拧到一定程度后，确认YT‐1200R的正确位置后在拧紧4个螺栓。
