YT-1200智能定位器配管连接

 YT-1200智能定位器配管连接

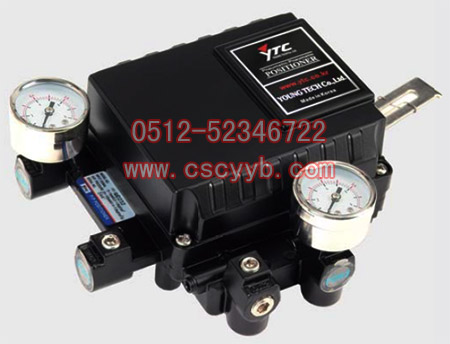

产品介绍

气动阀门定位器YT-1200系列产品是从控制系统接收3~15psi气源压力信号，根据信号压力精密调节控制阀开度的装置。

配管

连接导管前请注意如下事项：

注意事项

①为了防止通过空气压缩机和空压系统进入水分，油污等异物，请正确选用设备。

②YT-1200系列产品的气源连接口前方必须安装过滤器或带有过滤功能的空气过滤减压阀，防止水分，油污等异物进入产品内部。

使用的空压条件

使用的空压必须满足如下条件。

①使用比周围温度露水点至少要低于10℃的干燥的空气。

②用可过滤5微米以下的滤网过滤异物质。

③不能含有润滑油等油污。

④得符合ANSI/ISA‐57.3 1975(R1981)或ISA S7.3‐1975(R1981)。

⑤YT-1200系列产品的供气压力范围是1.4‐7kgf/cm2(140~700kPA)，请不要超过这个压力范围使用。

⑥空气过滤减压阀的供给压力要设定为比执行机构的使用压力或弹簧系数范围大10%左右的大小。

配管条件

①接管前请清除导管内部的异物质。

②气管不能被压或破裂。

③为了维持YT-1200L的充分流量，气管的内径得超过6mm（外径10mm）。

④气管的长度不要超过所需长度以上，因为导管内部的摩擦力会影响空气流量。

执行机构和气管的连接

单作用执行机构的连接

YT-1200系列产品设计为信号增加时，从出口1(OUT1)输出压力，因此使用在单作用的执行机构时，要把出口1(OUT1)和执行机构气室相连接。双作用的情况，根据量程调解件安装位置和执行机构的动作方向连接气管的方法会不同，请参考下面图片。

双作用执行机构和气管的连接

YT-1200系列产品使用在双作用执行机构使用时，设定为当电流信号增加时出口1输出空压。和双作用的执行机构连接方法如下。
