YT-2300智能阀门定位器角行程安装

产品简介

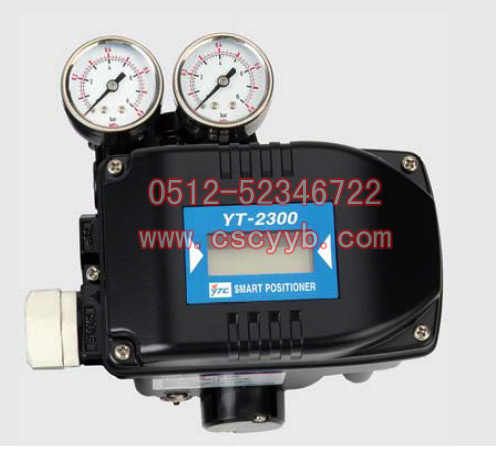

YT-2300型智能阀门定位器是从控制器或控制系统接受4~20mA的电流信号，通过内置的高性能微处理器的处理可精确控制阀门开度，并且可进行自动设定，PID最佳控制，阀位信号反馈，HART通讯等强有力功能的新一代主力产品。

YT-2300R的安装

YT-2300R使用在角行程（回转型）阀门。使用在球阀，蝶阀等执行机构轴90度回转的阀门。

利用支架安装YT-2300R

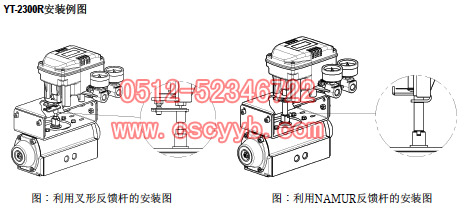

YT-2300R提供标准支架。这个支架由2个组件构成，可以使用叉形反馈杆和NAMUR反馈杆。

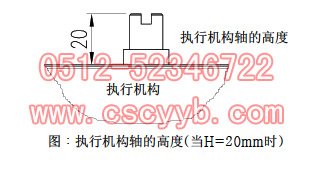

按执行机构轴的高度(H)为20mm为基准，组装好的形式提供支架 。如果执行机构轴的高度(H)是30mm或50mm时，须拆卸支架后，按照相应的高度重新组装支架。

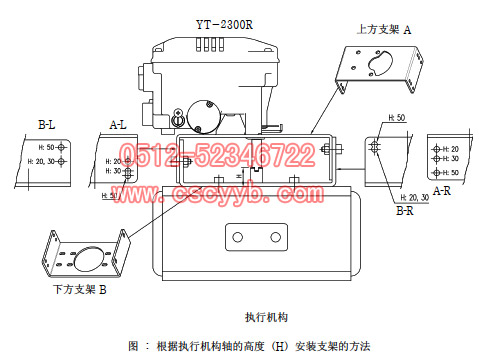

参考下图，根据执行机构轴的高度(H),确认支架上相应的连接孔，用螺栓固定。

如：当执行机构轴的高度(H)是30mm时，参考下图，上方支架A上的左边A‐L标有H:30和下方支架B上的左边B‐L标有H:20,30的孔对准并连接，右边A‐R的H:30和B‐R的H:20,30对准，并用螺栓固定。

1．一般执行机构轴的高度(H)分为20，30，50mm三种。确认执行机构轴的高度后，根据上页说明，组装支架。我公司出厂时按照执行机构轴高度为20mm为准组装支架。

2．用六角头螺栓把支架连接到执行机构的支架上。连接在执行机构的支架上的孔径是6mm，请选用适当的螺丝。而且为了防止螺丝被振动等因素发生松懈，请使用弹簧垫圈或其它方法安装。支架的安装方向根据使用条件不同，但一般建议按下图方向，即按执行机构配管和YT-2300R配管方向一致的方向安装。

3．把执行机构轴的回转位置对准起始位置，即开度的0%位置。当执行机构是利用弹簧的单作用气缸时，如果不输入气源压力，则气缸轴始终返回到起始点，因此很容易确认。

当双作用气缸时，请参照气缸说明书，确认是顺时针旋转还是逆时针旋转，或输入空压时气缸轴的回转方向来判断。

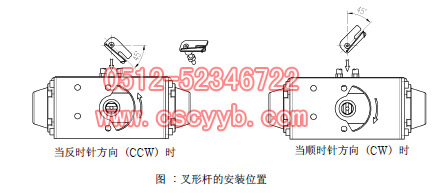

4．确认执行机构轴的回转方向后，设定为起始点后，如图安装叉形杆。请注意顺时针和反时针旋转时起始点的位置。叉形杆的安装角度得跟水平轴成45度。NAMUR杆时没有关系。

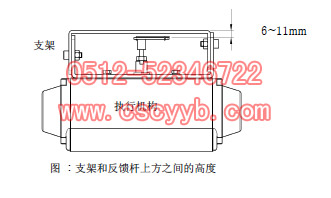

5．设定好叉形杆后，顺时针方向拧紧叉形杆下面的固定螺丝。如下图使反馈杆上方和支架上方的距离在6~11mm范围内即可。

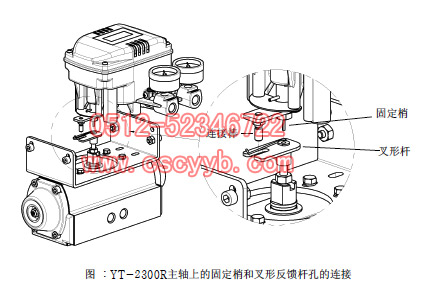

6．把YT-2300R安装在支架上。YT-2300R放置在支架上方时，YT-2300R的主轴下面的固定梢对准叉形杆上方的中心孔内，同时把主轴反馈杆上的连接棒插入到叉形杆的插槽。这是为了让YT-2300R的主轴和气缸轴的中心一致，如果中心没有对准，那么YT-2300R的主轴上产生负荷力，影响产品的内构成，因此请正确对准中心。

7．用六角螺栓和垫圈固定YT-2300R和支架。固定螺栓时请不要依次完全拧紧螺栓，要把4个螺栓拧到一定程度后，确认YT-2300R的位置是否正确后，在拧紧4个螺栓。
