| YT-2400型智能阀门定位器
产品简介
YT-2400型智能阀门定位器是从控制器或控制系统接受4~20mA的电流信号，通过内置的高性能微处理器的处理可精确控制阀门开度，并且可进行自动设定，PID最佳控制，阀位信号反馈，HART通讯等强有力功能的新一代主力产品。
气管连接
注意事项
1．为了防止通过空气压缩机和空压系统掺入水分，油污等异物，请正确选用设备。
2．YT-2400系列产品的气源连接口前方必须安装过滤器或带有过滤器的空气过滤减压阀，防止水分，油污等异物渗入。
使用的空压条件
使用的空压必须满足如下条件。
1．使用比周围温度露水点至少要低于10℃的干燥的空气。
2．用可过滤5微米以下的滤网过滤异物质。
3．不能含有润滑油等油污。
4．得符合ANSI/ISA‐57.3 1975(R1981)或ISA S7.3‐1975(R1981)。
5．YT-2400系列产品的供气压力范围是1.4‐7kgf/cm2(140~700kPA)，请不要超过这个范围使用。
6． 空气过滤减压阀的供给压力要设定为比执行机构的使用压力或弹簧系数范围压力大10%左右的压力。
接管的条件
1．接管前请清除导管内部的异物质。
2．气管不能被压或破裂。
3．为了维持YT-2400系列的产品的充分流量，气管的内径得超过6mm（外径10mm）。
4．气管的长度不要超过所需长度以上，因为导管内部的摩擦力会影响空气流量。
执行机构和YT-2400气管的连接
单作用执行机构的连接
YT-2400系列产品使用在单作用执行机构时设定为使用出口1。因此使用在利用弹簧反馈的单作用执行机构时，请把YT-2400系列产品的出口1和执行机构气室进行连接。
双作用执行机构和气管的连接
YT-2400系列产品使用在双作用执行机构使用时，设定为当电流信号增加时出口1输出空压。双作用的执行机构连接方法如下。
电源连接
注意事项
1．在具有爆炸性气体的危险区域使用时必须使用防爆型电线管或耐压防爆型导管。使用耐压防爆型导管时，考虑到内部橡胶垫片的尺寸，选择适当外径的导线。使用电线管时用垫片或密封材料完全密封接口部。
2．电线导入接口的螺丝适用PF1/2或G1/2。
3．在电源连接的情况下不能打开接线盒盖子或主机外壳盖子。打开盖子前必须确认电源是否切断，等到残留电源完全消失后在打开盖子。
4．为了防止振动，冲击或托拽，请使用圈形接头。内置阀位变送器时，得输入独立的10~28V直流电源，内置限位开关时得输入独立12~24V直流电源，各自的最大电压不能超过30V。
5．为了产品的安全，产品内,外部必须接地。
6．请不要在高容量电机等产品附近安装电缆。
7．在具有电磁干扰的场所，请使用可以防止电磁波的电缆。
接线端子说明
电流输入信号端子的连接
1．用3mm扳手解开接线盒盖子上的锁定螺丝，并打开盖子。
2．YT-2400有2个导管接口。电源连接时可以使用耐压封闭式导管或防爆型电线管。选择符合防爆等级和安装条件的连接方式，将电线导插入接线盒内。
3．电流信号端子如下图所示在接线柱左侧。如下左图将电源正极接到+端子，电源负极接到-端子后拧紧螺丝。注意正负及要正确连接。
4．正确接线后把接线盒外壳顺时针方向旋转并拧紧。
5．用3mm扳手顺时针方向完全拧紧接线盒盖子上的锁定螺丝。
反馈信号端子的连接
1．按上面右图，反馈信号端子在下放接线柱的中间位置。
2．如上右图将电源正极接到+端子，电源负极接到-端子后拧紧螺丝。注意正负及要正确连接。
限位开关端子的连接

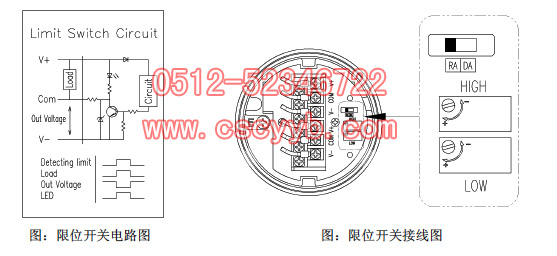

1．限位开关接线端子如下图在端子盒的右侧。右侧上部3个接口对应于阀门0%位置，下方3个接口对应于阀门100%的位置。
2．如下图将电源正极接入+端子，电源负极接入-极在拧紧螺丝。注意正负及要正确连接。
3．正作用（DA)和反作用（RA）的转换通过切换RA/DA跳线来实现。
4．如下右图限位开关的上下触点位置可以通过一字螺丝刀分别设定。
接地端子的连接
1．为了YT-2400系统的安全必须接地。
2．接地线可以接到端子盒内部的接地端子，也可以接到导管接口旁边的外部接地端子，阻抗不能超过100ohm。
3．外部接地时，用十字螺丝刀拧开螺丝，把接地线连接到接地端子，用螺丝和垫圈拧紧。
4.．内部接地端子如下图所示在接线盒的左侧，供有2 个接地端子，可任意接其中一个端子。
如下图将接地线连接到接地端子上，在拧紧螺丝。
5．正确接线后，把接线盒外壳顺时针方向拧紧。
6．用3mm扳手顺时针方向完全拧紧接线盒盖子上的锁定螺丝  |
