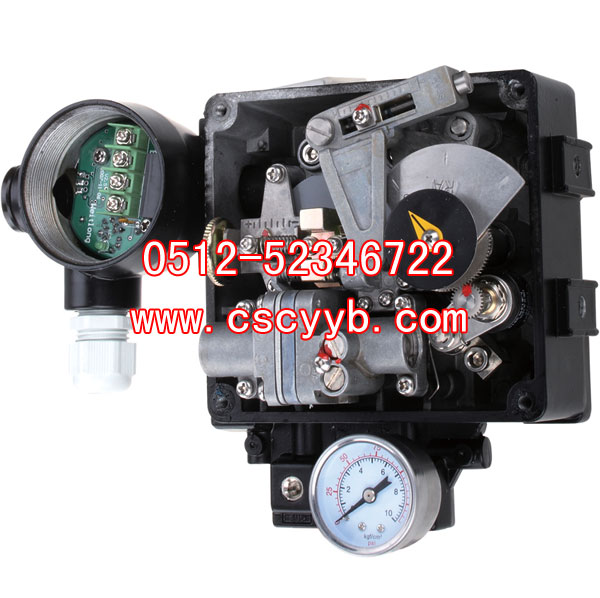

YT-1000角行程动作原理及特征

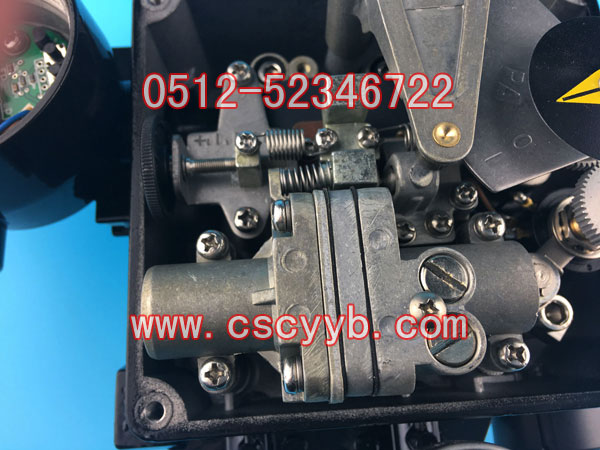

动作原理

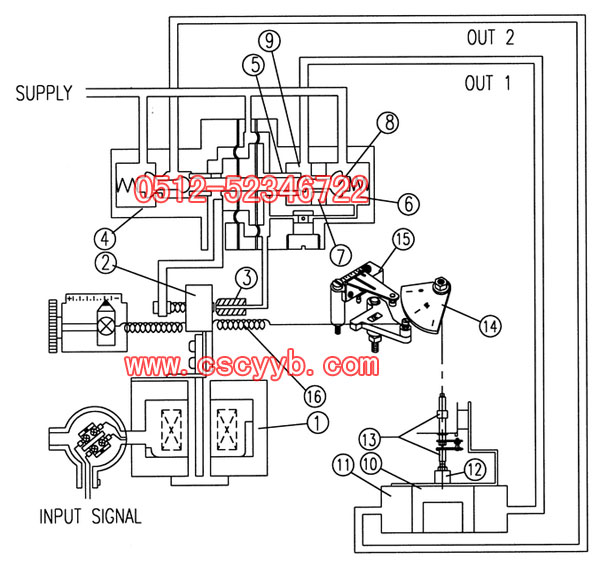

    为了改变阀门的位置增加输入电流。由①力矩马达发生力，使②挡板和③喷嘴之间距离增加从而喷嘴背压急剧减小。⑤阀芯向上移动，同时⑦气门被打开，把出口1导管空压送到⑩执行机构。增加⑪执行机构腔内的压力而使⑫执行机构轴开始旋转。随着⑫执行机构轴开始旋转，与反馈杆连接的反馈弹簧被拉伸。当定位器的输入信号产生的电磁力矩与反馈弹簧的力矩相平衡时，⑫执行机构的轴停止旋转。

特征

在5~200Hz范围内无共振现象。

不用更换零件只需简单操作即可进行1／2范围内的分程控制。

零调节和量程调节非常简单。

正作用和反作用,单作用和双作用之间可方便转换。

反馈杆连接非常简单。

反应速度快而准确。

空气消耗量小，经济性好。

在小型执行器也可利用先导阀的节流孔来防止振动现象。

调节开度范围

在调节开度范围之前请先确认如下事项

①    确认定位器出口1和出口2导管接口跟执行机构的导管是否连接正确。

②    确认外部电源与定位器的正负端子是否连接正常，而且接地线是否正常连接。

③    确认定位器是否正常安装在执行机构上。

④    确认是否拧紧先导阀上的(自动／手动)开关，应将开关向顺时针方向拧紧。

⑤    确认刻度指示盘是否按动作方式(正作用或反作用)正确安装。
