自力阀主体结构

 自力阀主体结构
     自力阀是由活塞执行机构和调节阀组成，配置辅助机构阀门定位器后，即构成为自力阀执行器体系。其中调节阀是由阀体与阀瓣组成，阀瓣设置在阀座的进口腔一侧。活塞执行机构是由活塞、活塞缸及活塞杆组成，设置在调节阀的阀体内与调节阀形成一个整体，活塞与阀瓣之间由活塞杆作活动连接。辅助机构阀门定位器为多通道分配阀形式，是通过信号输送通道管线与自力阀主体中的执行机构进行连接。

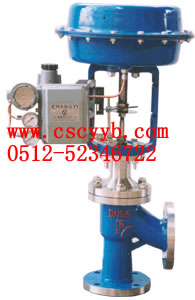

（图中所示阀门定位器/减压阀配调节阀）
