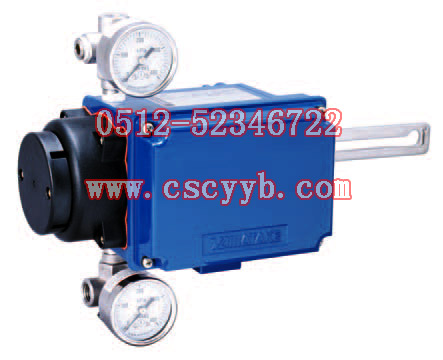

azbil智能阀门定位器AVP-100功能说明
AVPl00是智能型阀门定位器，能连接到调节器的4-20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其它特殊的应用。AVPl00型采用二线制4-20mA标准信号，可直接安装于现有的控制系统中。
