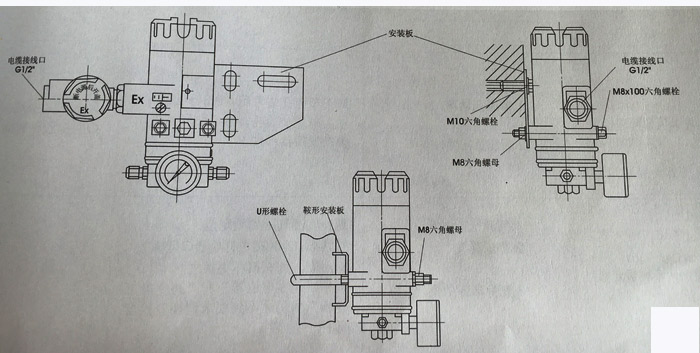

EPT6000型电气转换器的系统构成及其安装  EPT6000系列电/气转换器（以下简称转换器）是一种新型结构的电/气转换单元，它可将不同输入电流信号转换成对应输出启动信号。该转换器内部有一个有双线圈和双磁钢组成的力平衡装置与一个气动功率放大器，采用高精度线性集成电路，可以得到高精度高速度和高输出功率的气动信号到各种气动执行机构，大大提高系统的控制精度、反应速度和可靠性，小处理工作位置变化对输出的影响。该转换器除作为电动仪表与气动调节阀之间的转换单元外，还可以与气动阀门定位器配套使用，实现电/气阀门定位器的功能。 系统构成安装接线 系统构成 根据使用要求，本转换器可以构成普通型或隔爆型和本质安全型防爆系统。举例如下： a ．本质安全系统的构成：  b ．隔爆型普通型系统的构成：  c ．防爆场所使用转换器注意事项： 电气转换器防爆等级为：本安型EXiaIICT6，隔爆型EXdIIBT6，外壳可靠接地。 弄清周围易燃介质的成分，并按GB3836.1—2000查出它的防爆级别和温度组别，以选择防爆等级比易燃介质防爆级别和温度组别高或相同等级的产品，否则不安全。 本安型电气转换器电缆分布电容≤0.04μF，电缆分布电感≤1mH。电缆为屏蔽电缆，屏蔽层在安全场所与汇流条相接。 如采用本安防爆系统，所选用的安全栅必须是法定防爆认证机构审查和许可的产品。并遵照安全栅使用说明书要求进行安装使用。 本安型、隔爆型电气转换器，必须断电源后开盖。隔爆型引入电缆护套外径Φ6±1mm，拧紧压紧螺母，使密封圈抱紧电缆。 安装使用必须遵守GB50058-92，GB50257-96标准的有关规定。 安装接线 a ．安装：EPT6000系列电气转换器有两种安装方式，可在壁上安装或在管道上安装。下图用M8X100的螺栓直接或通过安装版在露天现场，管道、仪表盘、托管上的任何位置，可以任意角度安装。如要求防风、防雨，放气口必须超底面或侧面，在放气孔内，不允许有水汽或冷凝液积聚。并必须配装空气过滤减压器。  b ．接线：将引线通过接线口接到接线盒中的接线端子上，并要注意导线的极性和端子上的极性相符合。然后并紧密封配件上金属软管。 |
