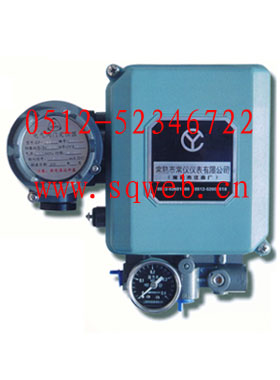

EP7000电气阀门定位器技术选型资料

导读：常熟常阳生产的“常仪”牌EP7000电气阀门定位器质量可靠，性能稳定。EP7000电气阀门定位器可根据需求配备40～20mADC位置反馈信号，带关联匹配组合空气过滤减压阀；可选择耐压防爆（防爆型/隔爆型）、室外防水型（增安型）、本质安全型（本安型）；直行程、角行程、单作用、双作用、有了这些选择，更方便实际使用。EP7000电气阀门定位器气源接口：Rc 1/4",电气接口：Rc1/2"，防护等级：IP65

EP7000电气阀门定位器技术参数：

1、基本误差：≤±1%(单作用)；≤±1.5%(双作用)
2、回 差：≤1% (单作用)；≤1.5% (双作用)
3、死 区：≤0.2%(单作用)；≤0.4%(双作用)
4、额定行程：0-(10-100)mm。[角行程(转角行程)0-(50°-90°)
5、气源压力：0.14-0.7Mpa
6、输入信号：4-20MA.DC(标准型、常规产品)(4-12MA.DC、12-20MA.DC)0-10MA.DC[变形产品] (0-5MA.DC、5-10MA.DC)
7、输出压力：0.02-0.7Mpa
8、耗 气 量：单作用执行器：5L/min(供气0.14Mpa)； 双作用执行器：15L/min(供气0.4Mpa)
9、输出特性：线性常规型；(等百分比、非线性特殊型)
10、环境温度：-35-+60°C(本质安全型为-20- +60°C)
11、相对湿度：5%-100%
12)防爆(防护)型式(等级)：隔爆型d(Diibt6)，增安型e(Eiit6)，本质安全型 i(iaIICT6)
13、输入阻抗：4-20.MA.DC/250Ω±5%(20°C时)
14、外壳材料：铝合金喷朔工艺处理
15、外形尺寸：210＊225＊75(mm)(长＊宽＊高)
18、重 量： 2.5kg

EP7000电气阀门定位器产品特点：

1、兼容互换性好，适用范围广：本阀门定位器的放大器即适用于单作用型执行器，又适用于双作用型执行器。。可以选择标准特性以外的输出特性。
2、气动功率大，动作速度快，力平衡采用多回路，不易振荡，动作性能相当稳定。
3、本阀门定位器正反作用的作用方式，可很简单方便地调换校正，仅需调整可插接固定的凸轮机构便可方便的调换调整定位器的作用方式。
4、一般定位器的恒节流孔经常会阻塞不通，导致定位器不正常工作的现象很多，而本定位器设计制造的恒节流孔机构，通针可以动作，方便疏解通孔，保持工作气路路畅通无阻。
5、具有良好的复台防爆功能：由于线圈部件与接线盒采用可靠的防爆结构，各机构设计成组件化，所以该产品具有良好的复合防爆功能，它可同时具备本质安全型 i、(iaⅡCT6)．隔爆型d、(dIIBT6)，附：本定位器是具备内部件内防爆结构功能．不是传统的表壳防爆结构。
6、结构紧凑，精密可靠：本产品零部件精密压铸．外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和先进的喷涂工艺处理、生产制造标志永久性等．具备了良好的防腐性能。
7、调校简单，安装方便：本定位器不需打开外壳亦可实现调整零点，行程范围调节方便，范围宽度大。定位器表壳(罩盖)用两只不锈钢螺钉紧固，安装打开可靠方便，表壳(罩盖)螺钉无散乱脱落和咬死现象。在定位器底(面)部设有安装用的螺孔和根据要求附配过渡联接安装板，从而可以适用于各种气动执行机构的方使地安装。
